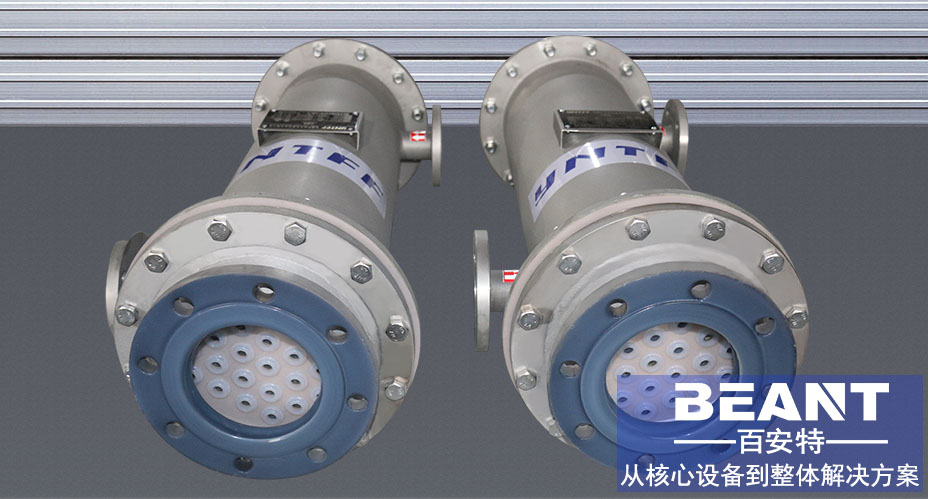

氟塑料列管式換熱器又稱管殼式換熱器。是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。這種換熱器結構較簡單，操作可靠，可用各種結構材料制造，能在高溫、高壓下使用，是目前應用廣泛的類型。 百安特可根據不同的介質及工況條件選用合適的襯里材料及工藝，為客戶提供全面的解決方案。

氟塑料列管式換熱器工作原理

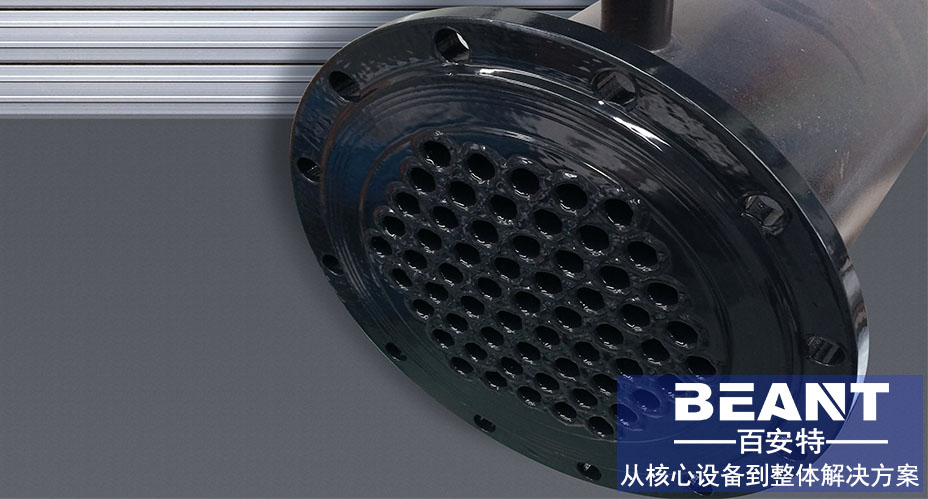

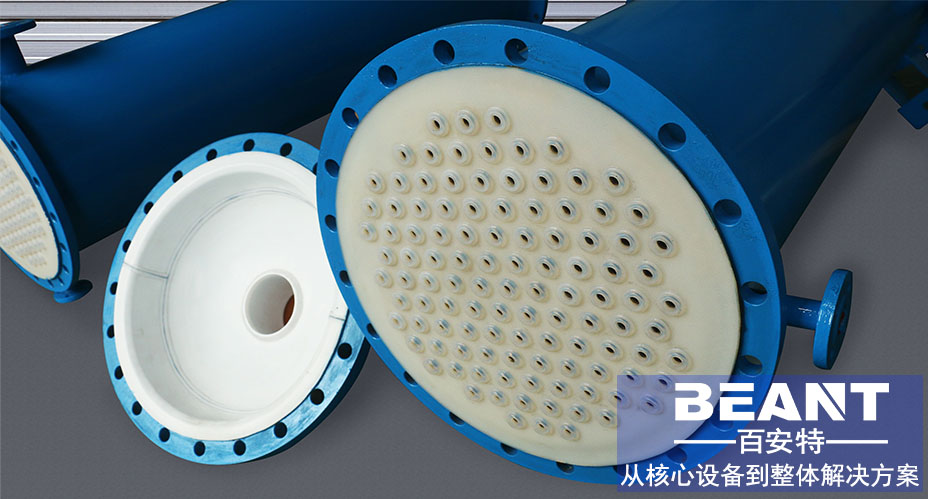

氟塑料列管式換熱器是一種高效換熱設備，適用于汽-汽、汽-液、液-液、對流傳熱。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。在進行換熱時，一種流體由封頭的連結管處進入，在管內部流動，從封頭另一端的出口管流出，這稱之管程；另-種流體由殼體的接管進入，從殼體上的另一接管處流出，這稱為殼程。

特點與優勢

1、具有很好的耐腐蝕性能

氟塑料的化學性能極穩定，抗蝕性能尤好，幾乎不與任何酸堿性物質反應。

2、抗污性好、不易結垢

   由于氟塑料管的惰性、表面光滑性、適度撓性和高膨脹系數，使其傳熱面很難結垢，大大減少了設備維修次數，保證了相對穩定的傳熱系數和生產的長期運行。 使用時若微有震動，則較之不易結垢。

3、傳熱性能好、換熱效率高

由于管殼式換熱器采用的是薄壁管，壁厚僅有0.6mm～1mm，所以克服了氟塑料導熱系數低的缺點，使其總傳熱系數可達150-300（W/m2K），熱交換率高達95%。

4、壽命長久，綜合成本低

氟塑料管殼式換熱器壽命長達8~10年，成本回收只需1~2年，設備壽命長、綜合成本低，具有較長時間的創益期。

5、結構靈活

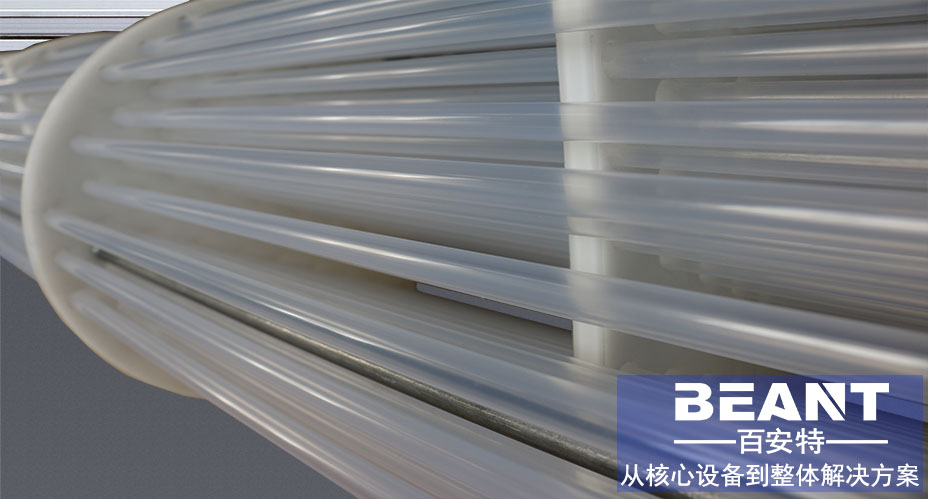

撓性的氟塑料管能在流體的沖擊和振動中安全工作，管束可按需要盤繞制成各種形狀。

襯氟列管換熱器主要參數

工作溫度：-150～+230℃

換熱管直徑：φ5～φ20

工作壓力：熱媒≤0.6MPa，冷媒≤1.6MPa

換熱器形式：立式、臥式儲罐

殼體材質：碳鋼、不銹鋼304、316L、碳鋼襯氟、PP

換熱管材質：PFA

密封墊片：聚四氟乙烯、橡膠包四氟

緊固件：鍍鋅螺栓、不銹鋼螺栓、襯氟螺栓
